超声波液位计
一、概述
超声波液位仪是一种智能型非接触式物位测量仪表。产品具有自动功率调整，增益控制，温度补偿，采用先进的检测技术和计算技术，提高仪表的测量精度，对干扰回波有抑制功能，保证测量结果的真实。产品可广泛用于各种液体的液位和固体的物料高度的测量，也可用于距离的测量。
二、主要参数
电源：DC-24v（24v—30v） 输出：4—20mA (两线制)
量程：0—10m（任何段） 盲区：0.3—0.6m
分辨率：1mm 精确度：0.25%
环境温度：-25℃—60℃ 防护等级：IP65
三、外形尺寸（图1所示）
四、安装与接线<一>安装
超声波液位仪安装方便，直接利用传感器上的螺纹安装，并注意以下几点：
1、传感器和最高物位之间距离应大于盲区（安置高度≥物位最高高度+盲区）同时要保证传感器轴线应垂直于被测物体。
2、在固定当中必要时可加橡胶垫圈，同时尽可能远离噪声源。
3、因传感器发射波夹角的存在，在安置时应与器壁保持一定的距离，安置示意图见图（2）
<二>接线 如“接线示意图”接线
五、菜单介绍(各代码的说明、参数意义)PASS 密码菜单（输入3456进入菜单）
P-00 空距:传感器到池（罐）底的距离，或测距时的最大测距
P-01 满量程：最高液位，对应于电流输出20mA
P-02 测量肓区：即传感器到液（物）体面的最小距离，在这区间内仪表无法正常工作，一般取值30-60CM
P-03 测量数据的变化率：即每次采样允许的最大变化量，单位为mm/T，一般取10-30mm,当设定为“00”时测量数据按实际变化值变化
P-04 显示内容：显示距离与液位的切换，设定为“00”时显示距离，设定为“01”时显示液位

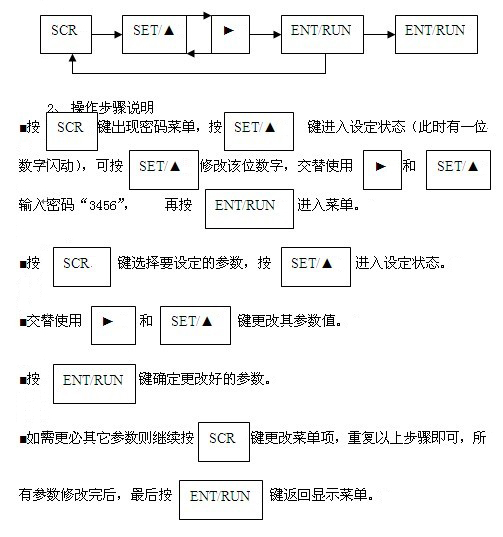

六、操作说明
操作步骤
