超声波大口径冷/热量表
产品特点
1、专利流体结构设计，及空间反射技术的运用，提升了计量准确度及适应性，降低了安装对直管段的要求，可实现无直管段安装；
2、流量传感器线长0.5m、1.5米、3m可选，可实现计算器盒分体、一体可选式安装；
3、防护等级IP68，可满足水下1.3米防水深度；
4、流量基表支持脉冲输出方式，满足客户多种方式的采购合作需求；
5、流道内核心部件，采用特种耐高温、耐腐蚀材料，产品的持续可靠性得到进一步保障；
6、大量程比qi:qp=1:100的设计满足供热系统中量调节节能方案的现实需求；
7、带远传通讯模块，支持M-BUS/RS-485总线通信方式
|
优点 |
|
准确性：一级、二级表，1：100，温度补偿技术； |
|
适应性：复杂水质，特殊流道设计对不同来流适应性强，直管段要求低 自带变径整流段，前后不变径直接安装，减少阻力 |
|
稳定性：配置高，100%首检合格，复检故障率低； |
|
耐久性：设计超过10年，稳定运行超6个采暖季。 |

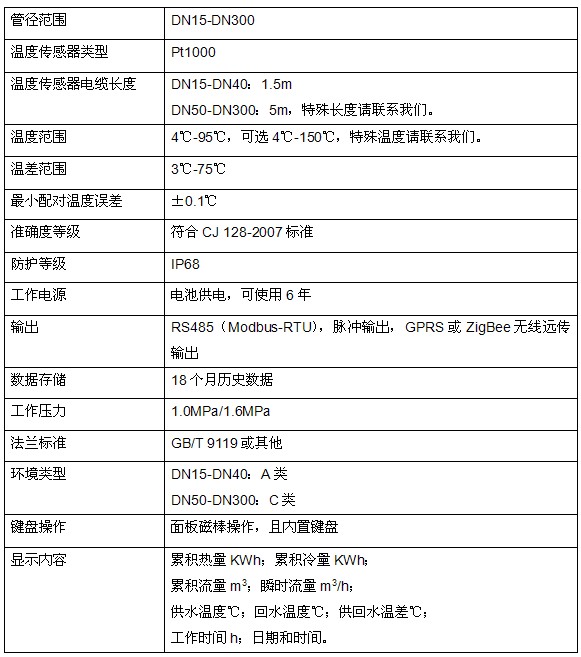

技术参数：
|
公称直径 |
50 |
65 |
80 |
100 |
|
|
量程比（qi:qp） |
1:100 |
1:100 |
1:100 |
1:100 |
|
|
常用流量qp（m³/h） |
15 |
25 |
40 |
60 |
|
|
最小流量qi（m³/h） |
0.15 |
0.25 |
0.4 |
0.6 |
|
|
最大流量qs（m³/h） |
30 |
50 |
80 |
120 |
|
|
外形尺寸 |
表长L |
200 |
200 |
225 |
250 |
|
表高H |
350 |
365 |
380 |
395 |
|
|
法兰规格 |
GB/T 9113.1-2000 |
||||
|
介质 |
冷/热水 |
||||
|
准确度等级 |
2级 |
||||
|
温度范围 |
2~135℃ |
||||
|
温差范围 |
2K~80K |
||||
|
环境类别 |
A类（5~55℃）、B类（-25~55℃）可选 |
||||
|
防护等级 |
IP68 |
||||
|
温度传感器 |
PT1000 |
||||
|
压力损失 |
<16kPa/qp |
||||
|
安装位置 |
供水侧、回水侧可选 |
||||
|
安装方式 |
水平安装 或 垂直安装 |
||||
|
积分仪安装方式 |
可分离可一体二合一设计 |
||||
|
最大工作压力 |
PN 1.6MPa |
||||
|
连接方式 |
法兰 |
||||
|
供电电源 |
3.6V锂电池，DC5V、DC24V、AC220V可选 |
||||
|
最大显示值 |
最大流量：999999.99 最大热量：99999999 |
||||
